Sketchy Physics에서 기어 Gear 만들기
Sketchy Physics 스케치 피직스는 스케치업에서 생성한 모델에 물리적인 속성을 부여하여 실제 물체 Object로 만들어 줍니다.
SP를 이용하여 기계적 요소를 만들 때 중요하고 자주 쓰이는 요소가 기어 Gear 요소 입니다.
이러한 기어 Gear는 직접 스케치업에서 그려도 되지만 기어의 이 하나하나 그리기 어렵고 (Rotate와 복사 기능을 이용하면 쉽지만)
기어 Gear는 이론적으로 계산된 치형(기어 이의 모양)과 크기, 이수(기어 이의 수) 등등에 맞추어 그려야 합니다.
(기어 Gear 생성 및 설계에 대해서는 직접 찾아보시길 바랍니다.)
물론 이러한 기어 Gear를 필요한 곳에 맞게 설계해 주는 다른 프로그램이 있겠지만 스케치업에서 사용할 수 있을지 모르고,
SP에서 올바로 인식되는지 여부를 모르기 때문에 스케치업의 플러그인을 사용하여 생성해 보겠습니다.
SPGears 설치하기
몇 가지 사용해 본 것 중 사용하기 편리하고 오류 등이 잘 발생하지 않는 플러그인으로 선택하였습니다.
먼저 사용 환경은 아래와 같습니다.
OS : Windows7 Ultimate K x64
SU : SketchUp 2014 (pro)
SP : SketchyPhysics 3.3.0 Unofficial Release
etc : SP를 제외한 추가 플러그인 없음
http://sketchucation.com/forums/viewtopic.php?t=46319
위의 링크에서 다운받거나 관련된 설명을 볼 수 있습니다.
플러그인의 이름대로 SP에서 사용할 수 있도록 만들어진 플러그인 입니다.
설치하면 플러그인을 사용하기 위한 아이콘은 나타나지 않습니다.

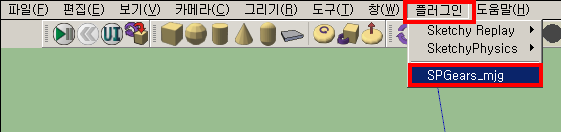

대신 사용하기 위해서는 메뉴의 플러그인>SPGears_mjg를 선택하여 SPGears를 사용합니다.

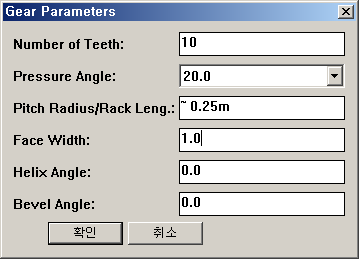

위의 창이 나타난다면 올바르게 설치된 것입니다.
SPGears 사용하기
메뉴의 플러그인>SPGears_mjg를 선택하여 Gear Parameters 창이 나왔다면

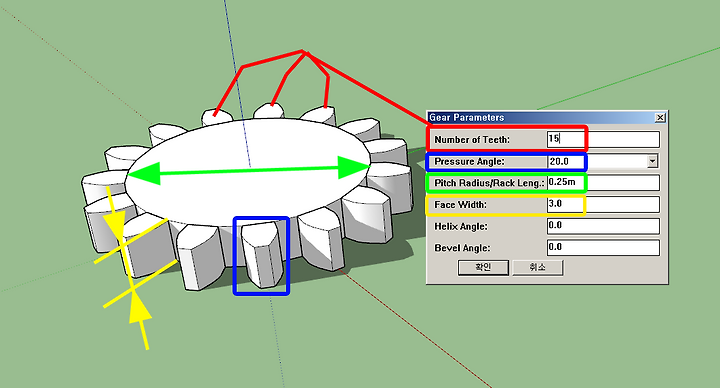

아래와 같이 설정하여 원하는 기어 Gear를 생성합니다.
Number of Teeth : 기어 이의 수 입니다.
Pressure Angle : 기어 이의 압력각으로 치형에 관련이 있습니다.
Pitch Radius/Rack Length : 기어의 크기와 관련이 있습니다. 피치원의 지름이며 0.25m의 m은 미터 단위가 아닙니다.
Face Width : 기어의 두께와 관련이 있습니다.
(SPGear는 inch 인치 단위 입니다.)

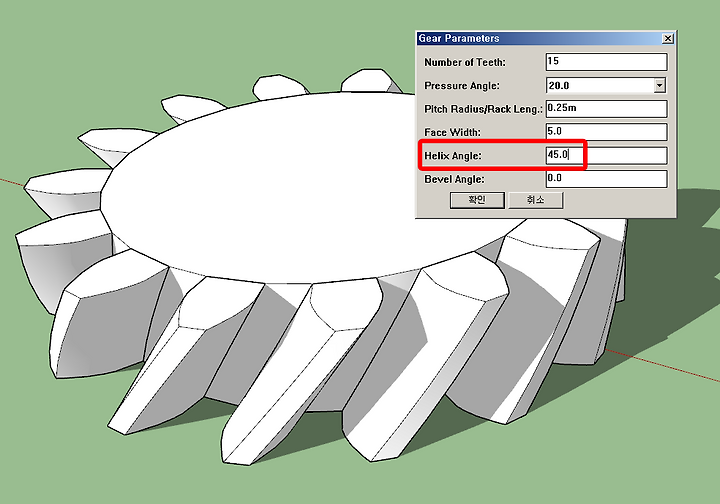

Helix Angle : 나선각은 헬리컬 기어의 비틀림을 나타냅니다.

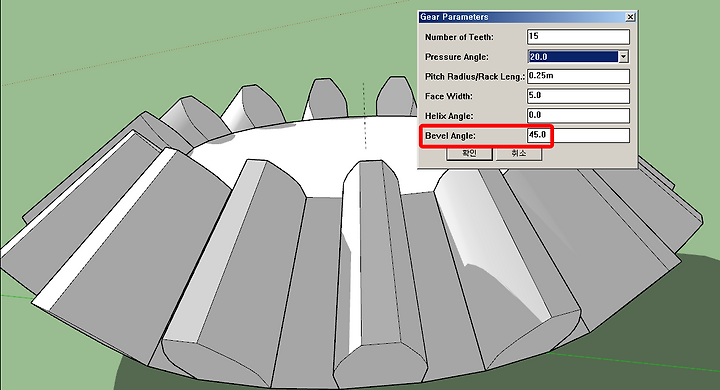

Bebel Angle : 베벨 기어를 생성하기 위한 Bevel Angle 베벨 각을 설정합니다.

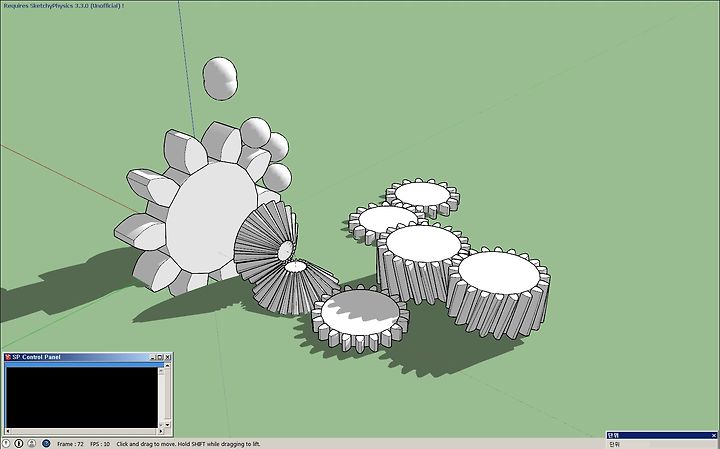

기어 Gear SP 시뮬레이션 하기

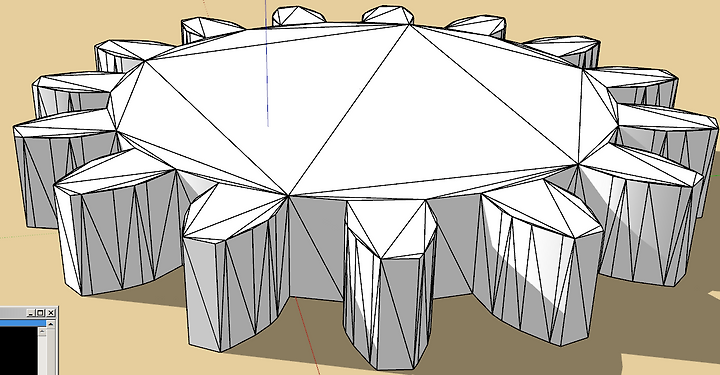

위와 같이 SPGear를 이용하여 기어 Gear를 생성하면 SP에서 올바르게 인식할 수 있는 물체 Object로 설정되어 있습니다.
(그룹화와 기어 이의 형태에 맞게 Shape가 설정되어 있습니다.)
따라서 원하는 조인트 Joint를 바로 적용하여 시뮬레이션할 수 있습니다.
실제의 기어를 설계할 때는 기어의 모듈이 같아야 합니다.
실제의 기어는 모듈이 같아야 이가 맞아 들어가서 막힘 없이 맞물려 돌아갈 수 있습니다.
이와 관련된 부분은 직접 찾아보고 알아보는 것을 권장합니다.
스케치업의 경우 정확한 모델 형상과 치수(곡선이 없기 때문) 등을 반영하여 시뮬레이션 할 수 없으므로
조금은 치수가 맞지 않아도 구동할 수는 있습니다.
하지만 기어 Gear에 대한 기본적인 사항은 알아두는 것이 좋을 것 같습니다.
